北斗導航系統是我國自主研制的全天候、全時提供衛星導航定位信息的區域?qū)Ш较到y(tǒng)，具有授時、定位、通信三大功能。隨著我國“北斗”衛星的成功發射和使用，以北斗衛星優異的授時性能，為構建我國完全自主的時頻保障平臺奠定了堅實的基礎。北斗二代衛星以其突出的高精度授時特性，為我國高精度時頻應用提供了廣闊的前景。

  HJ5418B-BDV1同步裝置選用高精度銣原子鐘和高精度授時型GPS北斗接收機,采用獨特的頻率測控技術，對銣鐘的輸出頻率進行精密測量與校準，使GPS馴服銣鐘的輸出頻率同步在GPS或北斗系統上，準確度優于1E-12，不用進行校準就能提供高精度的頻率信號。

  HJ5418B-BDV1同步裝置不但提供了高精度的頻率標準，還同時提供了“復現”的UTC時間基準。GPS或北斗馴服銣鐘輸出的10MHz信號經過10,000,000次分頻得到1pps信號，不受GPS、北斗秒脈沖短時間隨機跳變帶來的影響，能夠提供更可靠、穩定的時間信號，提供的統一時間基準對多種測量信號同時采集，為測距系統提供觸發信號。

  HJ5418B-BDV1同步時鐘模塊具有智能學習算法，在馴服銣鐘過程中能夠不斷“學習”銣鐘的漂移等特性，并將這些參數存入板載存儲器中，同時具有智能狀態切換功能，能夠智能判別GPS和北斗接收系統的穩定性，并提供多種時間基準配置方法，可以設置GPS或北斗為主用參考源，當主用參考源不穩定或不可用時，能夠自動切換到備用系統上；如果主備系統都被干擾不可用時，系統能夠自動切換到保持模式，根據歷史工作性能參數，繼續提供高可靠性的時間和頻率基準信息輸出。

主要特點

 ●高可靠性、高冗余度：GPS衛星、北斗衛星冗余組合授時，同步精度優于100ns

 ●內置高精度銣原子鐘，頻率準確度高：<1e-12，時間、頻率基準，不用周期校準

 ●系統配置鋰電池，工作時間優于1小時，支持連續工作7X24小時不間斷，無錯誤

 ●馴服、保持工作模式自動切換，高性能守時和保持精度，同步后天線移除仍能正常工作

特殊設計

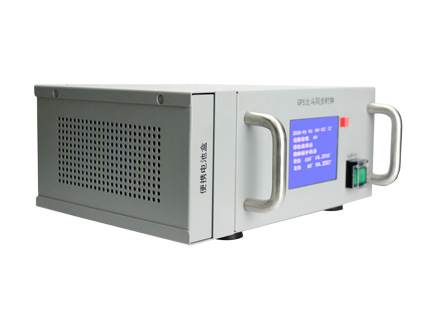

 ●鋰電池盒可拆卸，與設備通過鎖定開關一體化設計，便于更換、維護、運輸

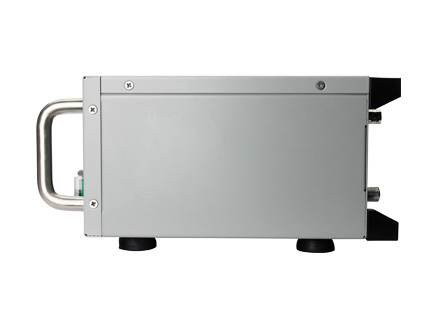

 ●設備具備便攜把手，方便在密閉狹小空間內進行搬運

 ●設備電源采用航空插頭、電源開關具備保護罩功能，防止誤觸

 ●設備底部具備保護支撐角，防止滑動和具備保護功能

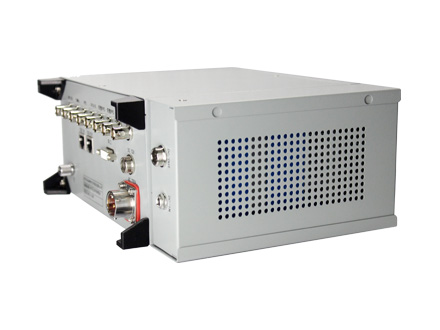

 ●設備后面板具備保護支撐腳，防止信號接口磕碰破損

 ●具備外同步功能，任何一臺設備失效斷電，另外一臺可以直接提供同步信號功能

 ●配置精美便攜鋁皮箱

 ●信號豐富，便于直接使用

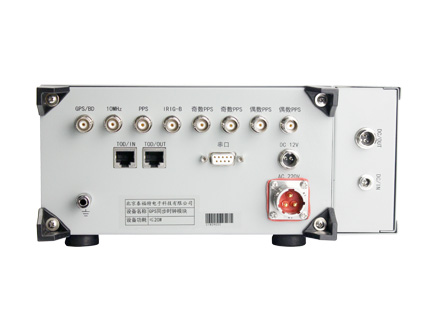

輸出信號：

 ●10MHz TTL

  1路，BNC，方波，50Ω

 準確度：<1E-12（衛星鎖定，24小時平均值）

 ●1PPS

  1路，BNC，5V TTL電平1路，50Ω

  同步輸出精度 ≤100ns

  脈沖寬度10us 上升沿<10ns

  失鎖保持時間精度10μs/24小時

 ●可編程PPS信號

  4路，BNC，5V TTL電平，50Ω；

  同步輸出精度優于100ns；

  脈沖寬度10us，上升沿<10ns；

  失鎖保持時間精度10μs/24小時；

  PPS輸出周期1-5s可設，起始秒可設，參數可保存，可利用觸摸屏等手段簡便設定；

 ●IRIG-B AC 模式

  1路，BNC，1KHz輸出，峰-峰值5V

 ●對時輸出

  1路，RJ45,1PPS+TOD 422電平（SYS、GGA、RMC語句）

 ●串行接口

  1路，DB-9 Female

  RS232電平1路

  GPS北斗狀態，系統信息

  GGA、RMC，9600-N-8-1

輸入信號

 ●GPS北斗二合一天線輸入（衛星同步信號）

  1路，BNCK，+5V DC

 ●對時輸入

  1路，RJ45,1PPS+TOD 422電平

 ●鋰電池輸入接口1路，XS10

顯示

 ●觸摸液晶屏：時間系統狀態信息，可實現設置PPS輸出間隔，參數保存等功能

銣原子鐘

 ●月老化率優于5E-11

鋰電池盒

 ●支持系統離線工作時間不少于2小時

 ●便于拆卸維護更換

可靠性

 壽命15y (MTBF≥240h)

授時型GPS北斗接收機

 ●頻率：GPS L1；BD2B1

 ●系統模式：（可設置）

 單北斗定位模式、單GPS定位模式

 GPS北斗混合定位模式

 ●通道：32通道

 定位時間：

 冷啟動：<120s；熱啟動<1s

 ●定位精度：10m（RMS）

GPS北斗二合一天線

 ●GPS L1：1570-1580MHz

 ●BD2 B1：1556-1566 MHz

 ●極化方式：右旋圓極化

 ●噪聲系數：≤1.5dB

 ●供電：4-6V Dc

 ●增益：38 dBi

 ●匹配阻抗：50 Ohm

 ●天線罩材料：白色ABA

 ●尺寸：&114 X 116

 ●接頭：NK

物理及環境參數

 ●尺寸：247*180*103mm

（不含保護）

 ●重量：<5Kg

 ●電源：130~240V AC 航空插頭

      與電池供電模式冗余切換

 ●工作溫度：-10℃～+50℃

 ●存貯溫度：-40℃～+85℃

 ●濕度：95％無冷凝

 ●功耗：20W

標準配置：

 ●高精度時間同步系統主機1臺

 ●30米電纜及GPS北斗天線1套

 ●安裝支架1套

 ●外置可更換鋰電池盒及套件1套

 ●數據連接線1套

 ●1米電源線1根

 ●轉接頭及其他配件1套

 ●說明書合格證保修卡測試報告1份

 ●軟件光盤1份設置輸出信號形式

 ●鋁皮箱1套
