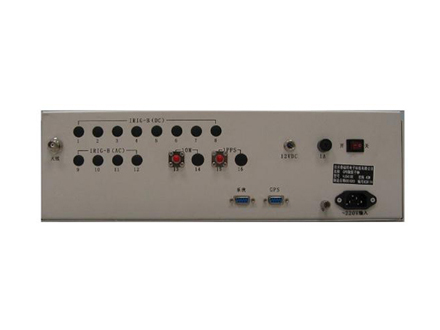

HJ5418H GPS銣鐘恒溫晶振組合同步時鐘接收GPS衛星時間同步信號，采用時間頻率測控技術馴服高穩定度銣原子鐘，并將高穩定度低相噪雙槽恒溫晶振鎖定在銣原子鐘上，將GPS衛星的長期穩定性，原子頻標的中期穩定性與高穩晶振的短期穩定性***結合，使系統輸出頻率同步于GPS衛星銫原子鐘信號上，輸出的10MHz頻率幾乎沒有漂移，不需送上級計量部門進行周期校準，是超高精度的時間和頻率基準源。
HJ5418H溯源同步到GPS衛星銫原子鐘上，輸出頻率幾乎沒有漂移，所以不需送上級計量部門進行周期校準，性能接近銫鐘，但卻遠遠低于銫鐘的價格，而且不存在銫鐘那樣銫束管壽命短需要高成本更換的問題。HJ5418H非常適合應用于雷達同步、地震觀測、移動通信、電力系統等領域，能為系統提供超高精度的時間和頻率基準。
主要特點:
日平均頻率準確度優于1E-12P
頻率穩定度分別優于1E-12/1s、10s、100s
性能接近銫鐘，不存在銫束管壽命短問題，MTBF可達80000小時
馴服、保持自動切換，支持網絡控制定時GPS馴服
支持網絡監控，支持SNMP、MIBII協議網管功能
滿足NTP網絡授時需求
超高穩定度、低相噪頻率信號輸出
具備TRAIM算法的GPS接收機
GPS衛星的長期穩定性、原子頻標的中期穩定性與高穩晶振的短期穩定性結合
選件支持適用于高精度雷達時鐘的100MHz高穩低相噪頻率信號輸出
技術參數：
| 輸出信號: | 100MHz 1路，SMA，正弦波，50Ω 輸出幅度： 7dBm±1dB 準 確 度： ≤1E-12（開機48小時以后，GPS鎖定狀態24小時平均準確度） 開機特性： 加電4小時： ≤1E-11 加電12小時后： ≤5E-12 穩 定 度： ≤1.2 E -11/10ms ≤4.1 E -12/100ms ≤6E -12/1s 相位噪聲： ≤ -105Bc/Hz @10Hz ≤-135dBc/Hz @100Hz ≤-153dBc/Hz @1kHz ≤-163dBc/Hz ≥10kHz 失 真： 諧 波：≤-50dBc 非諧波：≤-100dBc |
| 1PPS秒脈沖: | 1路，SMA，TTL電平，輸出阻抗50Ω 同步精度：優于±20ns（GPS鎖定24小時后，與同類產品對比時差） 脈沖寬度：25us 上升沿： <10ns 抖動： <1ns 當GPS鎖定時，與GPS同步 當GPS失鎖時，由內置銣原子頻標保持 |
| TOD信息: | 1路，DB-9 female，RS232電平，GPGGA、GPRMC語句輸出，9600-N-8-1 |
| 液晶顯示: | 液晶屏顯示收星狀態、北京時間、GPS衛星個數等信息 |
| 指示燈顯示: | 電源、GPS、銣鎖、晶振、故障 |
| 工作模式: | GPS馴服、保持；2種工作方式自動切換 |
| 物理及環境參數: | 尺寸： 標準3U上架機箱 重量： <10Kg 電源： 輸入：220V±20% 47Hz ～63Hz 工作溫度：-10℃～+50℃ 存貯溫度：-40℃～+85℃ 濕度： 95％無冷凝 功耗： <75W |
配置清單：
主機 1臺
高靈敏度授時天線 1個
安裝支架 1套
避雷器 1套
1米電源線 1根
1米串口線 1根
出廠測試報告 1份
合格證與保修卡 1份
中文說明書 1本
選件:
10MHz、5MHz、1MHz多路擴展輸出
NTP、SNMP 網絡監控協議
2.048MHz 、E1信號多路擴展
IRIG-B(DC)、IRIG-B(AC)碼多路擴展輸出
內置GPS/GLONASS雙系統板
內置北斗授時接收機備份
HJ5418M模塊化產品（易于集成）
100MHz低相位噪聲頻標輸出
避雷器、50米、80米、100米等加長天線電纜
可按客戶需求定制，輸出485、422等信息；供電方式可選48V、24V、12V等冗余供電
