HJ5436A-IV-BD是一款高性能GPS北斗同步時鐘參考源,內置低相位噪聲、低頻率漂移高穩定度的恒溫晶振OCXO和高精度授時型GPS北斗接收機,采用大規模集成電路和獨特的GPS北斗頻率測控技術，產生并發送精確穩定的頻率（10MHz）、脈沖（1PPS）和時間（TOD）信號，適用于同頻同波網、DTMB、CMMB、DAB、DVB、FM調頻廣播網等系統單頻網建設，可以為數字電視廣播領域單頻網適配器、上變頻器、發射機、復用器、精密偏置激勵器等設備提供高精度的時間和頻率參考信號。
HJ5436A-IV-BD GPS北斗時鐘參考源的1pps時間信息是GPS北斗馴服晶振輸出10MHz信號經過10,000,000次分頻后得到1pps信號，是UTC時間基準的“復現”，同時正弦波信號相位嚴格同步于時鐘頻率信號，不受GPS北斗秒脈沖短時間隨機跳變帶來的影響，這種特性特別適合于數字視頻廣播、CDMA等要求苛刻的領域。
HJ5436A-IV-BD GPS北斗時鐘參考源具有智能學習算法，在馴服晶振過程中能夠不斷“學習”高穩晶振的漂移等特性，并將這些參數存入板載存儲器中，當GPS北斗出現異常或不可用時，該產品能夠自動切換到保持模式（Holdover mode），利用高效的智能保持算法，繼續提供高可靠性的時間和頻率基準信息輸出，在短時間內保持較高的精度。
特點：
GPS北斗冗余備份，當其中一套系統失效時能轉換到另一套系統繼續穩定工作
1pps信號與10MHz信號相位一致
高效的智能保持算法
高準確度，24小時平均值優于1 x10-12
液晶和指示燈智能顯示

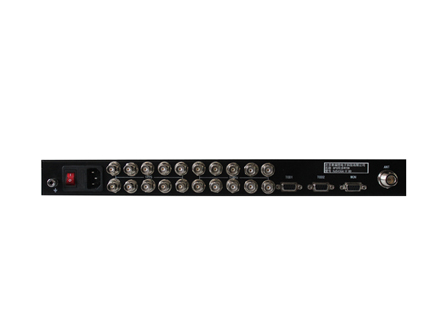

10路10MHz和10路1PPS信號輸出
高性能工業級元器件，穩定可靠，MTBF>80000小時
典型應用：
CMMB移動多媒體單頻網系統
DTMB地面數字電視單頻網系統
DAB、DVB單頻網系統
調頻同步廣播
同頻同波網、單頻網系統
技術參數：
| 輸出信號: | 10MHz 10路，BNC，標準正弦波，幅度12±1dBm，50Ω 準確度：<5E-13（GPS北斗鎖定，24小時平均值） <5E-10（GPS北斗斷開，保持24小時后） 穩定度： 100ms <5E-11 1s <5E-12 10s <1E-11 相位噪聲： 1 Hz -80 dBc/Hz 10 Hz -120 dBc/Hz 100 Hz -135 dBc/Hz 1 kHz -140 dBc/Hz 10 kHz -150 dBc/Hz 1PPS 10路，BNC，TTL電平，方波，50Ω 極性：正脈沖 授時精度：<30ns（RMS） 上升沿時間：<10ns 脈沖寬度：500ms 保持精度： 4μs (GPS北斗斷開4小時) 34μs（GPS北斗斷開24小時） 監控接口 3路 定位類型、狀態、衛星個數、系統狀態、時間等信息 2路二進制協議TOD：DB-9 Female，RS232電平， 9600-N-8-1，每秒1幀，滿足地面國標標準 1路MON： DB-9 Female，RS232電平， 9600-N-8-1，GPGGA、GPRMC、HJSTA語句輸出 |
| 授時型GPS北斗接收機 : | 頻率：GPS L1；BD2 B1 系統模式：（可設置） 單北斗定位模式 單GPS定位模式 GPS北斗混合定位模式 通道：32通道 ***定位時間： 冷啟動：<35s；熱啟動<1s，重捕獲<1s 授時精度優于<30ns(RMS) 定位精度：3m（RMS） 速度精度：0.1m/s |
| GPS北斗二合一天線: | GPS L1：1570-1580MHz BD2 B1：1556-1566 MHz 極化方式：右旋圓極化 噪聲系數：≤1.5dB 供電：4-6V Dc 增益：38 dBi 匹配阻抗：50 Ohm 天線罩材料：白色ABA 尺寸：&114 X 116 接頭：NK |
| OCXO : | 5E-10 |
| 顯示: | 指示燈：電源、參考、鎖定、保持 液晶屏顯示年月日時分秒和系統工作狀態 |
| 物理及環境參數: | 尺寸： 標準19英寸1U機箱 447×44.5×400mm 重量： <5Kg 電源：AC 220V±20%，47Hz-63Hz 工作溫度：-10℃～+50℃（室內主機） -40℃～+75℃（室外天線） 存貯溫度：-45℃～+85℃ 濕度： 95％無冷凝 功耗： <20W |
配置清單：
HJ5436A-IV-BD 主機 1臺
30米電纜GPS北斗天線 1根
避雷器 1套
安裝支架 1套
1米串口線 1根
1米電源線 1根
中文說明書 1本
包裝紙箱 1個
合格證與保修卡1份
