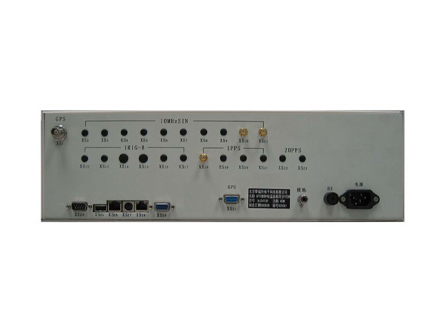

HJ5418H-BD-T GPS北斗銣鐘恒溫晶振組合同步時鐘測試儀接收GPS北斗衛星時間同步信號，采用時間頻率測控技術馴服高穩定度銣原子鐘，并將高穩定度低相噪雙槽恒溫晶振鎖定在銣原子鐘上，將GPS北斗衛星的長期穩定性，原子頻標的中期穩定性與高穩晶振的短期穩定性結合，使系統輸出頻率同步于GPS北斗衛星銫原子鐘信號上，輸出的10MHz頻率幾乎沒有漂移，不需送上級計量部門進行周期校準，是超高精度的時間和頻率基準源。
HJ5418H-BD-T溯源同步到GPS北斗衛星銫原子鐘上，性能接近銫鐘，但卻遠遠低于銫鐘的價格，而且不存在銫鐘那樣銫束管壽命短需要高成本更換的問題。HJ5418H-BD-T非常適合應用于雷達同步、地震觀測、移動通信、電力系統等領域，能為系統提供超高精度的時間和頻率基準。
HJ5418H-BD-T以內置基準秒為參考，測量外部秒脈沖TTL/CMOS與參考秒之間的時差。
主要特點：
日平均頻率準確度優于1E-12P
性能接近銫鐘，不存在銫束管壽命短問題，MTBF可達80000小時
馴服、保持自動切換
支持網絡監控，支持SNMP、MIBII協議網管功能
滿足NTP網絡授時需求
超高穩定度、低相噪頻率信號輸出
GPS北斗冗余同步時鐘
衛星的長期穩定性、原子頻標的中期穩定性與高穩晶振的短期穩定性結合
技術參數：
| 輸出信息 | 10MHz 3路，BNC，正弦波，50Ω 輸出幅度： 12dBm±1dB 準 確 度： ≤1E-12（開機48小時以后，參考源鎖定狀態24小時平均準確度） 開機特性： 加電5分鐘： ≤5E-10 加電4小時： ≤1E-11 加電12小時后： ≤5E-12 穩 定 度： ＜2E -12/1s ?。?E -12//100s ?。?E -12/日（GPS鎖定） 相位噪聲： ≤-125dBc/Hz @10Hz ≤-135dBc/Hz @100Hz ≤-150dBc/Hz @1kHz ≤-155dBc/Hz ≥10kHz 失 真： 諧 波：≤-40dBc 非諧波：≤-80dBc 1PPS秒脈沖 2路，BNC，TTL電平，輸出阻抗50Ω 同步精度：優于±20ns（GPS北斗鎖定24小時后，與同類產品對比時差） 脈沖寬度：25us 上升沿： <10ns 抖動： <1ns 當GPS北斗鎖定時，與GPS北斗同步 當GPS北斗失鎖時，由內置銣原子頻標保持、 IRIG-B 信號輸出 IRIG-B DC-TTL，BNC，2路 ,IRIG-B DC-422，XS8，2路 IRIG-B AC，BNC，2路 時差測量 1路，BNC，測試信號輸入 輸入信號幅度應為TTL電平的1PPS信號 脈寬≥0.1μs 測時范圍: ±200μs 測量分辨率：1ns 1路，DB-9 Female，測試結果輸出 TOD信息 1路，DB-9 female，RS232電平，GGA、RMC、HJSTA語句輸出，9600-N-8-1 NTP 網口 2路，RJ45千兆網絡接口，支持NTP、SNTP網絡對時 校準精度優于2us，端口訪問容量大于8000次/秒 |
| 液晶顯示 | 液晶屏顯示收星狀態、北京時間、GPS北斗衛星個數等信息 |
| 指示燈顯示 | 電源、GPS、北斗、銣鎖、晶振、故障 |
| 工作模式 | GPS北斗馴服、保持；2種工作方式自動切換 |
| 授時型GPS北斗接收機 | 頻率：GPS L1；BD2 B1 系統模式：（可設置） 單北斗定位模式 單GPS定位模式 GPS北斗混合定位模式 通道：32通道 ***定位時間： 冷啟動：<35s；熱啟動<1s，重捕獲<1s |
| 物理及環境參數 | 尺寸： 標準3U上架機箱 重量： <10Kg 電源： 輸入：220V±20% 47Hz ～63Hz 工作溫度：-10℃～+50℃ 存貯溫度：-40℃～+85℃ 濕度： 95％無冷凝 功耗： <75W |
配置清單：
主機1臺
30米高靈敏度授時天線 1個
安裝支架 1套
避雷器 1套
1米電源線 1根
1米串口線 1根
合格證與保修卡 1份
出廠測試報告 1份
中文說明書 1份
選件：
10MHz、5MHz、1MHz多路擴展輸出
NTP、SNMP 網絡監控協議
2.048MHz 、E1信號多路擴展
IRIG-B(DC)、IRIG-B(AC)碼多路擴展輸出
內置GPS北斗/GLONASS雙系統板
內置北斗授時接收機備份
HJ5418M模塊化產品（易于集成）
100MHz低相位噪聲頻標輸出
避雷器、50米、80米、100米等加長天線電纜
